Node-RED 進階使用筆記

一、Node-RED的設定檔存在.node-red/settings.js中。

A、將網站改成https:

找到如下圖位置，需製作一組 public/private key，以openssl來製作，再將製作好的key放倒適當位置後更改privkey.pem與cert.pem路徑。

製作步驟如同前一篇文章(MQTT 簡介：使用Mosquitto Broker)介紹，採用self-signed方式產server private key與server CERT步驟如下:

1. root CA使用已產生的ca.crt，不用再製作，以後對自己的建置的seft-signed系統可使用同一組root CA。
2. 產生server private key:(取名叫做nodered.key)
   openssl genrsa -out nodered.key 2048
3. 產生簽署憑證需求檔案(certificate request):((取名叫做nodered.crs)
    openssl req -new -out nodered.csr -key nodered.key
4. 使用root CA與ca.key簽署nodered.crs產生CERT檔案:
   openssl x509 -req -in nodered.csr -CA ca.crt -CAkey ca.key -CAcreateserial -out nodered.crt -days 360
5. 假設nodered.key 與 nodered.crt放在/path下，則將https:...改成如下:
   https: {
         key: require("fs").readFileSync('/path/nodered.key'),
         cert: require("fs").readFileSync('/path/nodered.crt')
       },
6. 執行 sudo systemctl restart nodered。
7. Node-RED Dashboard ui網址也需改成https

B、dashboard ui驗證密碼:

1. 以下列指令產生hash密碼
   node-red admin hash-pw
   再將產生的hash密碼複製至下列httpNodeAuth與httpStaticAuth的pass欄位，user可任意指定，但兩個httpNodeAuth與httpStaticAuth最好是一樣。
   httpNodeAuth: {user:"admin",pass:"..................."},
   httpStaticAuth: {user:"admin",pass:"............. ....."},

二、Node-RED Dashboard ui_template node探討:

在ui_template說明中(The template widget can contain any valid html and Angular/Angular-Material directives.)，因此單以ui_template就可以完成很多UI功能。

ui_template與其他node msg input/output以下圖說明:

範例一，原始inject -> </>template->debug:

1. inject 送出msg.payload 為timestamp，
2. </>template內容
3. <div ng-bind-html="msg.payload"></div>，所以把timestamp秀在
4. UI網頁上，
5. 有勾選Pass through messages from input，所以又把
6. timestamp的 msg payload送到debug node。

範例二:message payload含有HTML markup tag:

inject輸出字串<font color="RED" size=10>測試</font>，UI網頁如上圖。

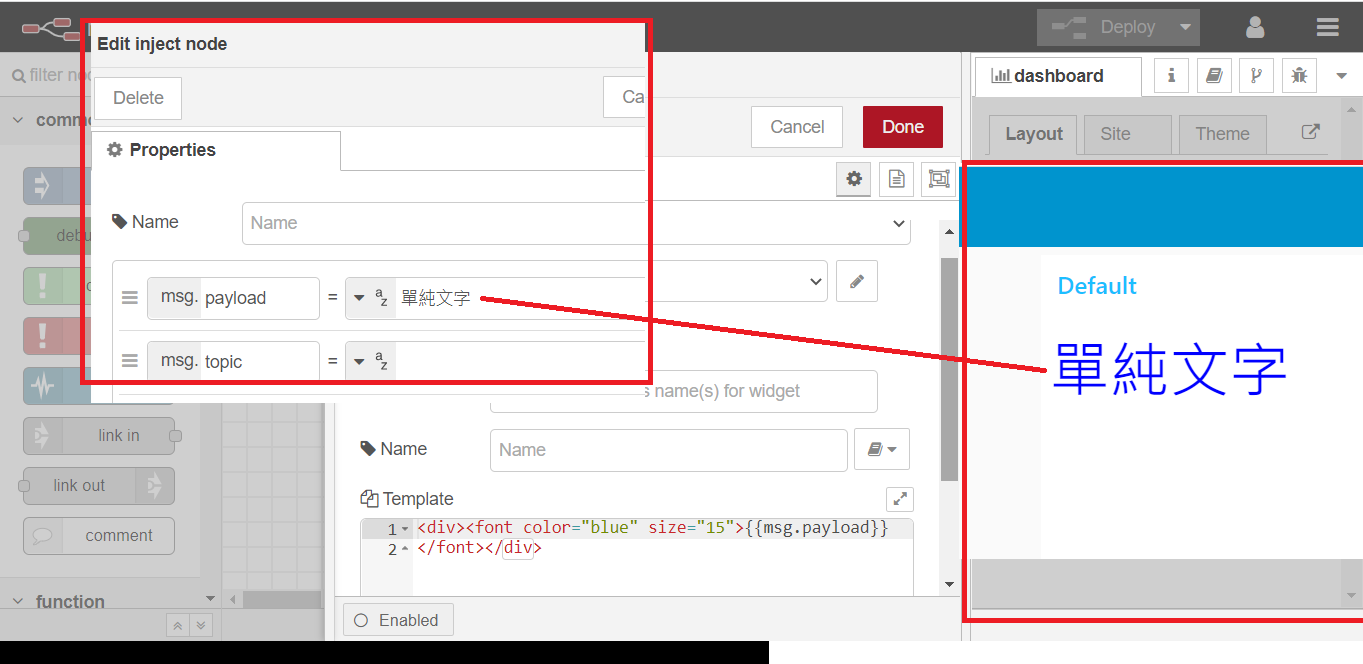

範例三:Dashboard </>template內容為HTML 含markup tag

{{msg.payload}}是以雙大括號(mustache template格式)表示，內容會則依照輸入顯示。

範例五：使用<script>以watch function 接收incoming message:

<script>
(function(scope) {
  scope.$watch('msg', function(msg) {
    if (msg) {
      // Do something when msg arrives

    }
  });
})(scope);
</script>

如下影片所示，inject topic為TEST1,TEST2與TEST3，TEST1,TEST2分別更改網頁內容，TEST3 send message給下一個node。

script中變數為scope.variable在 html markup tag則為{{varialbe}}。
