本篇文章內容主要介紹以下主題，使用mosquitto broker並搭配Wireshark擷取封包比對說明，讓有興趣的同好，很快對MQTT運作了解：
- MQTT Network Stack
- MQTT Control Packet格式解說
- 以Wireshark擷取封包驗證Control Packet
- 不同QoS下，Broker與Clients Control Packet flow解說
- Clean Session, Retain, Will message等實例說明
- 使用username and password
- 使用SSL/TLS
MQTT(MQ Telemetry Transport) protocol 透過Broker(Server) 轉送用戶端(Client)的發佈者(publisher)送出的Message 到其他用戶端的訂閱者(Subscirber)，每個用戶端設備可同時具有publisher與subscriber角色，發佈者發送不同主題(topic) 的訊息(message)到伺服器(Server)代理者(Broker)，而每個Subscriber可向Broker訂閱不同topic，當有所訂閱的topic 送到Broker時則可立即收到所訂閱topic的message。如下圖。
如上圖所示Device A可發佈 topic A的 訊息，同時可訂閱 topic B的訊息。而每個client(device)並不需要知道彼此的位址，只需要向Broker(server)發佈主題訊息，或向Brorker訂閱要的主題而獲得想要的訊息。
而Broker一般並不會一直儲存publisher送來的某個topic的message，直到將該topic的messag送出到所有已上線訂閱該主題的的subscriber後，即將該topic的message刪除。若publisher發佈的topic沒有上線的subscriber訂閱，該主題即自動刪除。如下圖所示。
一、 Network stack
MQTT 屬於ISO/OSI的應用層，底層使用TCP/IP，因此可應用於區域或廣域網路，相對應的網路架構如下圖說明:
MQTT在Application layer所傳送的內容可傳送明文或透過SSL/TLS加密內容後再傳送。MQTT一般使用port 1883傳送未加密的MQTT Control Packet或使用port 8883傳送SSL/TLS加密的MQTT Control Packet。如下wireshark擷取畫面:
二、 MQTT Control Packet:
MQTT 屬於網路應用層，MQTT Control Packet分成三部分:
- Fixed Header: 包含Message type and Remaining Length，必須要有，最少2 bytes，最多5 bytes。
- Variable Header: 依Message type而有不同內容，最小長度為0 byte。
- Payload: 最小長度為0 byte。
Variable Header and Payload因不同Message type而有不同長度，總長度為0~256M bytes。
1. MQTT Message type Format:
只有一個byte分成前4個位元為message type共2^4=16種，後4個位元為QoS 與retain等flag。
Message Type 16種如下表所示:
2. Remaining Length:
說明後面兩個欄位(Variable Header and payload)總長度，為1~4 bytes，最高位元的bit為continuation bit，當為1時表示總長度數值還須包含下一個byte，每個byte僅有較低的7位元表示數值。因此Remaining Length 表示的長度最小為0，最大為2^28=256M。28(=7*4)因為每個byte僅以最低7個bits為表示值例如:
- DISCONNECT MESSAGE:為最小message，Fixed Header長度僅為2 bytes，而Remaining Length只需一個byte，值為0x00。
- 若長度為509：509=125+128*3，所以Remaining Length為2 bytes，且第一個byte最高bit為1，2 bytes為 0b1111 1101 0b0000 0011(0xFD 0x03)
- 若長度為49798：49798=6+128*5+128*128*3，所以Remaining Length為3 bytes，且第一、二個byte最高bit為1，3 bytes為 0b1000 0110 0b1000 0101 0b0000 0011(0x86 0x85 0x03)
- Remaining Length最大可表示256M: 0xFF 0xFF 0xFF 0x7F。
- Remaining Length可表示的長度與所需byte(s)數如下表所示
3. Variable Header & Payload:
每個message type有自己需要的Varialbe Header 與 Payload。下表列出14種message type是否需要Variable Header與Payload`;Message Type Variable Header Payload CONNECT Required Required CONNACK None None PUBLISH Required Optional PUBACK Required None PUBREC Required None PUBREL Required None PUBCOMP Required None SUBSCRIBE Required Required SUBACK Required Required UNSUBSCRIBE Required Required UNSUBACK Required Required PINGREQ None None PINGRESP None None DISCONNECT None None
詳細Varialble Header內容或Payload必要那些內容，可參考:MQTT Specifications 文件說明。本篇文章列出以PUBLISH 搭配Wireshark擷取封包內容說明如下。
3. Variable Header & Payload:
每個message type有自己需要的Varialbe Header 與 Payload。下表列出14種message type是否需要Variable Header與Payload`;Message Type Variable Header Payload CONNECT Required Required CONNACK None None PUBLISH Required Optional PUBACK Required None PUBREC Required None PUBREL Required None PUBCOMP Required None SUBSCRIBE Required Required SUBACK Required Required UNSUBSCRIBE Required Required UNSUBACK Required Required PINGREQ None None PINGRESP None None DISCONNECT None None
| Message Type | Variable Header | Payload |
| CONNECT | Required | Required |
| CONNACK | None | None |
| PUBLISH | Required | Optional |
| PUBACK | Required | None |
| PUBREC | Required | None |
| PUBREL | Required | None |
| PUBCOMP | Required | None |
| SUBSCRIBE | Required | Required |
| SUBACK | Required | Required |
| UNSUBSCRIBE | Required | Required |
| UNSUBACK | Required | Required |
| PINGREQ | None | None |
| PINGRESP | None | None |
| DISCONNECT | None | None |
PUBLISH Control Packet Format:
註:Packet Identifier的2 bytes只有在QoS level為1 or 2時才需要有。
以下所有範例皆使用Mosquitto Broker軟體測試。
使用指令:mosquitto_pub -t Room1/Light -m "Turn On" -i p1 -h 192.168.1.61 送出PUBLISH Control Packet，以Wireshark擷取封包後比對PUBLISH Control Packet Format各欄位說明如下：
- byte 1:0x30 Control Packet Type為3 PUBLISH, DUP=0, QoS=0, RETAIN=0
- byte 2: 0x14(=20)，Remaining Length 表示varialbe header + payload需要20 bytes，因此Remaining Length欄位只需一個byte即可。
- byte 3~4:0x00 0x0b(=11)，Topic name長度為11 bytes
- 接下來11 bytes為Room1/Light (topic name的內容共11 bytes)
- 因為QoS=0，所以不會有packet identifier
- 最後7 bytes(=20-2-11)為Turn On (payload的內容共7 bytes)
三、各類QoS Server(Broker)與Client(Publisher, Subscriber) Message Flow:

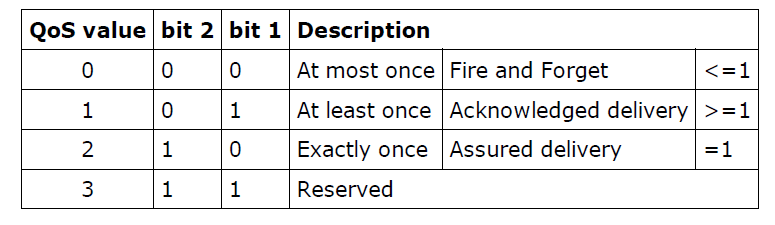

QoS為2 bits，代表QoS Level如下表所示：
使用相同指令加入QoS項目，
mosquitto_pub -t Room1/Light -m "Turn On" -q 0 -i p1 -h 192.168.1.61 (QoS Default is 0)
mosquitto_pub -t Room1/Light -m "Turn On" -q 0 -i p1 -h 192.168.1.61 (QoS Default is 0)
mosquitto_pub -t Room1/Light -m "Turn On" -q 1 -i p1 -h 192.168.1.61 (QoS = 1)
mosquitto_pub -t Room1/Light -m "Turn On" -q 2 -i p1 -h 192.168.1.61 (QoS = 2)
以Wireshark 擷取封包以了解 Broker與Publisher如何達到QoS要求。
QoS=0
QoS=1
QoS=2
Control Package Flow
- QoS = 0: 最多一次，不管是否被讀取，下一個PUBLISH MESSAGE會馬上再送出的狀況下使用。這種模式適用於傳送大量且即時的資訊，例如live video或溫濕度。
- QoS =1: 至少一次，確定messages已送到，因此可能會重複送許多次。
- QoS =2: 正確送達一次，適合如帳務系統等，確保不會重複送且沒有遺失messages。
四、Clean Session, Retain, Will message
1. Retained Messages
- 一般情況下Broker轉送出publisher送來的topic給所有已連線且訂閱此topic的subscriber之後，此topic即被清除，並不會保留在broker中。
- 每一個topic能指定保留一個retained message，舊的retained message會被新的取代。
- 在publisher 發布一個 topic之後，後來才連線的subscriber將無法收到以前的 topic，但是依然能收到此topic 指定的retained message。
- 要移除retained message只要送出一個null 的retained messages即可移除。
- client device送出SUBSCRIBE request訂閱此topic時能立即收到此topic的第一個message 是retained message。
以一個publisher 與兩個subscriber來測試，順序如下，結果請參閱影片。
- 先publish 一個 retained message，再publish a not retained message。
- subscribe 此toptic 則仍可取得此retained message
- 更改retained messages內容，後來再訂閱此topic的subscriber會收到更新的retained message
- 送出null retained message 移除retained message。
2. Will Message
當client(publisher or subscriber)發生I/O錯誤或網路異常斷線(非正常diconnect或超過keepalive time broker未收到任何ping request)時，server(broker)則可代為發出此client事先指定Will Message。
測試一個publisher與一個subscriber均使定Will Message，另一個subscriber接收此Will Message，結果請看下列影片。

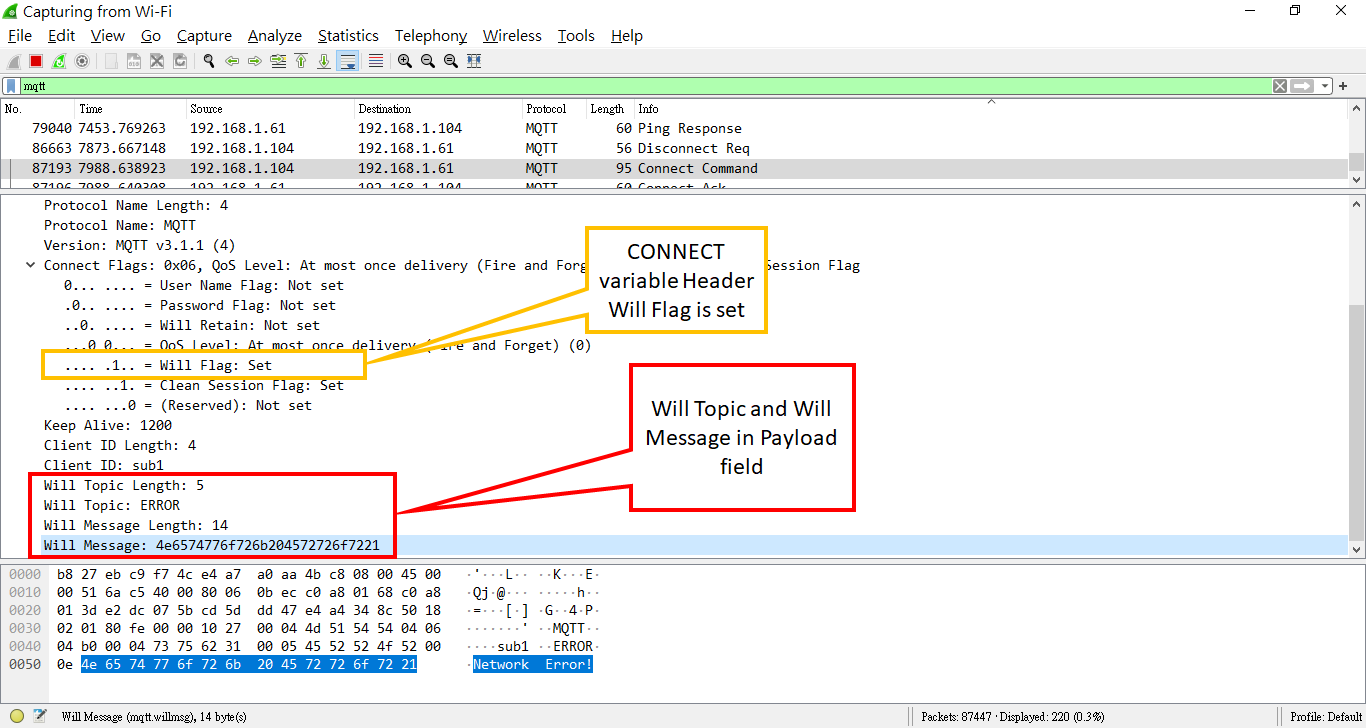

CONNECT variable header and payload filed
異常斷線下測試Will Message
3. Clean Session
當Subscriber CONNECT設定clean flag(=0) disable時，在subscriber重新連線時，可再收到離線期間所有未收到的messages。
- QoS必須為1 or 2
- 必須使定client ID。
connect flags的clean session = 0
離線後重新連線後，立即收到Broker送來離線時未收取的topic的message
mosquitto_pub與mosquitto_sub指令測試影片
五、使用Username & Password驗證
為了增加安全性，使用username/password驗證，讓只經過驗證的使用者才能Connect上Broker。
Mosquitto Broker configuration設定檔案在/etc/mosquitto/mosquitto.conf，增加
- allow_anonymouse false #default is true
- password_file pwd_file_path #指定username/password存放位置
- touch pwd_file_path <--建立password file
- mosquitto_passwd -b pwd_file_path user1 passwd1 <--建立username/password
- 需要reload mosquitto service功能才會生效
由Wireshark擷取封包看看client CONNECT 到 Broker時增加那些內容。

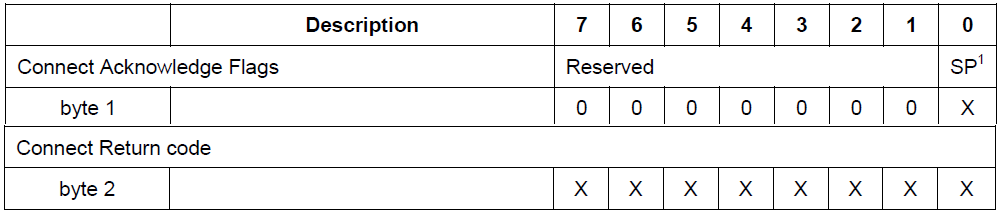

MQTT Specifications說明CONNACK(connect ack) 的 variable header 第二個byte會回應connect結果

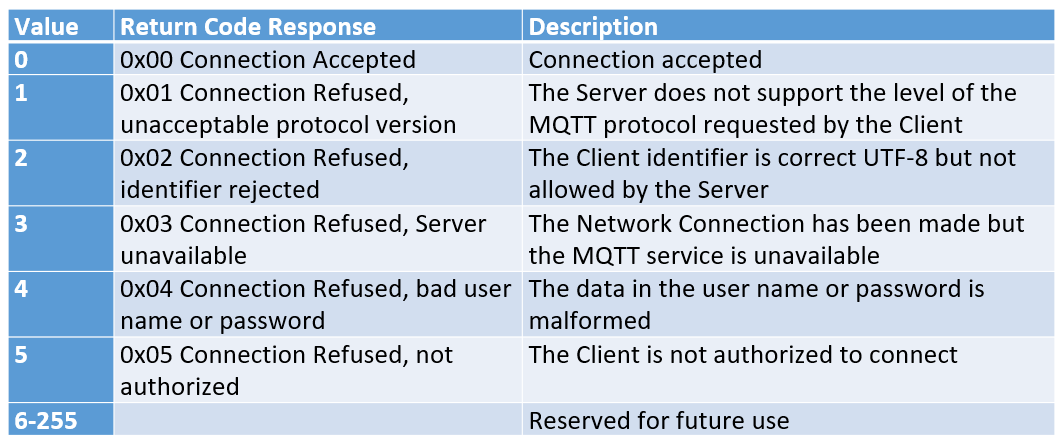

Byte 2: Connect Return code values
擷取wireshark如下:
以指令mosquitto_pub -t Room1/Light -m test -u user1 -P user1test -h 192.168.1.61,
username/password 驗證成功後，connect act return code為0
但是上圖顯示的username/password為明碼，因此使用在網際網路上仍有安全問題，因此需要將client與server之間的通訊透過加密完成。
六、使用SSL/TLS安全憑證
如上節所使用username/password認證client端，所傳送的內容均為明碼，實用時內容可能被截取，因此需使用加密與憑證，使用openssl 產生self-signed certificate，將所有傳送MQTT加密，如下如wireshark所擷取
1.產生一組CA key:
openssl genrsa -des3 -out ca.key 2048
2.製作一組CA 憑證:

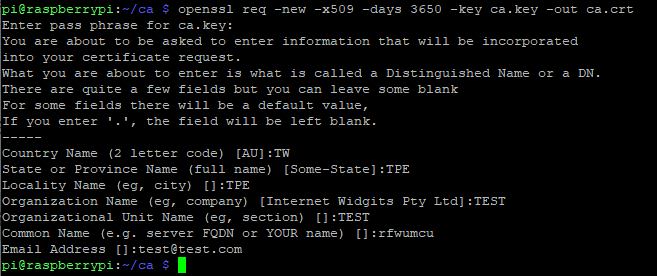

openssl req -new -x509 -days 3650 -key ca.key -out ca.crt
3.製作server key:
openssl genrsa -out server.key 2048
4. 使用server key製作server憑證需求(certificate request):
openssl req -new -out server.csr -key server.key
Common name輸入server hostname
5.製作server憑證:openssl x509 -req -in server.csr -CA ca.crt -CAkey ca.key -CAcreateserial -out server.crt -days 360
6. 將ca.crt複製到 /etc/mosquitto/ca_certificates，server.key與server.crt複製到/etc/mosquitto/certs
7.更改/etc/mosquitto/mosquitto.conf設定
在/etc/mosquitto/mosquitto.conf後面增加以下幾行:
port 8883
cafile /etc/mosquitto/ca_certificates/ca.crt
keyfile /etc/mosquitto/certs/server.key
certfile /etc/mosquitto/certs/server.crt
require_certificate true
tls_version tlsv1.2
若要同時以port 1883接收明碼內容，以port 8883接收SSL/TLS加密內容，mosquitto.conf設定如下:
port 1883
listener 8883
cafile /etc/mosquitto/ca_certificates/ca.crt
keyfile /etc/mosquitto/certs/server.key
certfile /etc/mosquitto/certs/server.crt
require_certificate true
tls_version tlsv1.2
8.製作client private key:
openssl genrsa -out client.key 2048
openssl req -new -out client.csr -key client.key
10.製作client憑證:
openssl x509 -req -in client.csr -CA ca.crt -CAkey ca.key -CAcreateserial -out client.crt -days 360
七、整合測試
publisher 與 subscriber使用TLS(port 8883)連線，並且使用username/password驗證。publisher 設定will message, subscriber 同時subscribe正常topic 與will topic，測試如下影片測試MQTT Client Android APP 以TLS port 8883 連接mosquitto broker:
